CNC obrábění

Parametry výroby:

  • SOUSTRUŽENÍ, FRÉZOVÁNÍ, VRTÁNÍ, DĚLENÍ MATERIÁLU DLE VÝKRESOVÉ DOKUMENTACE
  • TRYSKÁNÍ, PRŮMYSLOVÉ PRANÍ
  • OBRÁBĚNÉ PRŮMĚRY od 5 mm do 280 mm
  • MAXIMÁLNÍ DÉLKY OBRÁBĚNÍ do 530 mm
  • OBRÁBĚNÉ POVRCHY DLE CHARAKTERU
    max. 1016x610x760 mm
  • OBRÁBĚNÍ RŮZNÝCH DRUHŮ MATERIÁLU (OCEL, LITINA, BAREVNÉ KOVY, PLAST, ...)
  • DĚLENÍ VŠECH DRUHŮ MATERIÁLU
    DO PRŮMĚRU 450 mm
  • PŘESNÉ MĚŘENÍ V KLIMATIZOVANÉM MĚŘÍCÍM PRACOVIŠTI (3D SOUŘADNICOVÝ MĚŘÍCÍ PŘÍSTROJ, PROFILOMĚR, DRSNOMĚR, ...)
  • VÝROBA Z VLASTNÍHO MATERIÁLU I MATERIÁLU DODANÉHO ZÁKAZNÍKEM
  • MOŽNOST KOOPERAČNÍHO ZAJIŠTĚNÍ TEPELNÉHO ZPRACOVÁNÍ A SPECIÁLNÍCH POVRCHOVÝCH ÚPRAV


CNC soustruhy HANWHA 32

Parametry:

  • max. průchozí průměr tyč/trubka Ø 32 mm (upínání pouze do kleštiny)
  • max. délka obrábění 115 mm
  • automatický podavač tyčí umožňující sériovou výrobu obráběných součástí do průměru 32 mm
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustružení, vrtání v ose (vyhrubování, vystružování otvoru) a výrobu závitů v ose, dále umožňuje pomocí poháněných nástrojů – frézování, vrtání a závitování kolmo na osu

Typická výrobní součást:

Součást hřídelovitého typu do průměru 32mm a do délky 115mm, případně s osově i kolmo orientovanými otvory či závity.

Je možné také frézovat kolmé drážky pomocí poháněných nástrojů.

PRODUKTIVNÍ OBRÁBĚNÍ TVAROVĚ SLOŽITÝCH DÍLŮ - PRIORITNĚ PRO STŘEDNĚ A VELKO SÉRIOVOU VÝROBU ROTAČNÍCH SOUČÁSTÍ.
PŘEDNOSTÍ STROJE JE UNIVERZÁLNOST.



CNC soustruhy KMX 732 EVO

Parametry:

  • max. průchozí průměr tyč/trubka Ø 32 mm
  • max. délka obrábění na jeden zdvih 400 mm
  • automatický podavač tyčí umožňující sériovou výrobu obráběných součástí do průměru 32 mm
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustružení, vrtání v ose (vyhrubování, vystružování otvoru) a výrobu závitů v ose
  • práce až třemi poháněnými nástroji současně – hrubování a soustružení načisto + osové operace

Typická výrobní součást:

Součást hřídelovitého typu do průměru 32mm a do délky 400 mm, případně s osově i kolmo orientovanými otvory či závity.

PRODUKTIVNÍ OBRÁBĚNÍ TVAROVĚ SLOŽITÝCH DÍLŮ - PRIORITNĚ PRO STŘEDNĚ A VELKO SÉRIOVOU VÝROBU ROTAČNÍCH SOUČÁSTÍ.
PŘEDNOSTÍ STROJE JE UNIVERZÁLNOST.



CNC soustruh KMX 532 TREND

Parametry:

  • max. průchozí průměr tyč/trubka 32 (36) mm
  • max. délka obrábění na jeden zdvih 410 mm
  • pět lineárních CNC os (X1, Y1, Y2, Z1, Z2), dvě rotační osy (C1, C2)
  • počet nástrojů v řezu současně:2

Typická výrobní součást:

Součást hřídelovitého typu do průměru 32 (36)mm a do délky 410 mm

PRODUKTIVNÍ OBRÁBĚNÍ TVAROVĚ SLOŽITÝCH DÍLŮ - PRIORITNĚ PRO STŘEDNĚ A VELKO SÉRIOVOU VÝROBU ROTAČNÍCH SOUČÁSTÍ.
PŘEDNOSTÍ STROJE JE UNIVERZÁLNOST.



CNC soustruh KMX 1032 SWING

Parametry:

  • max. průchozí průměr tyč/trubka Ø 32 mm
  • max. délka obrábění na jeden zdvih 400 mm
  • automatický podavač tyčí (3 metry/4 metry) umožňující sériovou výrobu obráběných součástí do průměru Ø 32 mm
  • až 4 nástroje současně v řezu
  • počet řízených CNC os 10+2
  • snadná a rychlá výměna nástroje s kompatibilním systémem držáků nástrojů
  • ergonomický a jednoduchý přístup s velkým otvorem pro dveře

Typická výrobní součást:

10 lineárních CNC os (X1, X2, X4, Y1, Y2, Y3, Y4, Z1, Z2, Z3) a dvě rotační osy (C1, C2)umožňující použití 4 nástrojů v řezu současně.

VYSOKÁ PRODUKTIVITA DANÁ AŽ 25 NÁSTROJI VČETNĚ AŽ 17 POHÁNĚNÝCH.



Soustružnické centrum TAKISAWA TM-4000Y2

Parametry:

  • max. průměr obrábění Ø 280 mm
  • max. průchozí průměr tyč/trubka Ø 82 mm
  • max. délka obrábění 800 mm
  • automatický podavač tyčí umožňující sériovou výrobu obráběných součástí do průměru 82 mm

Typická výrobní součást:

Výkonné a tuhé 4 osé soustružnické centrum s 1,5 m podavačem tyčí, 2 osami Y, 2 vřeteny a 2 revolverovými hlavami.

OBRÁBĚNÍ TYČOVÉHO MATERIÁLU, VELKOSÉRIOVÁ VÝROBA KOMBINOVANÝCH HŘÍDELÍ, PŘÍRUB A DALŠÍCH DÍLŮ.



CNC soustruhy KIT 60G

Parametry:

  • max. průchozí průměr 250 mm (při upnutí do sklíčidla)
  • max. průchozí průměr tyč/trubka Ø 65 mm
  • max. délka obrábění 530 mm
  • automatický podavač tyčí umožňující sériovou výrobu obráběných součástí do průměru 65 mm
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustružení, vrtání v ose (vyhrubování, vystružování otvoru) a výrobu závitů v ose.

Typická výrobní součást:

Součást hřídelovitého typu do průměru 250 mm a do délky 530 mm, případně s osově i kolmo orientovanými otvory nebo osově orientovanými závity.

PRODUKTIVNÍ OBRÁBĚNÍ MALO A STŘEDNĚ SÉRIOVOU VÝROBU ROTAČNÍCH SOUČÁSTÍ.



CNC soustruhy KIT 450

Parametry:

  • max. obráběný Ø 170 mm (při upnutí do sklíčidla)
  • max. průchozí průměr tyč/trubka Ø 44 mm
  • max. délka obrábění 190 mm
  • automatický podavač tyčí umožňující sériovou výrobu obráběných součástí do průměru 44 mm
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustružení, vrtání v ose (vyhrubování, vystružování otvoru) a výrobu závitů v ose

Typická výrobní součást:

Součást hřídelovitého typu do průměru 44mm/170mm a do délky 190mm, případně s osově orientovanými otvory či závity.

PRODUKTIVNÍ OBRÁBĚNÍ PRO MALO A STŘEDNĚ SÉRIOVOU VÝROBU ROTAČNÍCH SOUČÁSTÍ.



CNC soustružnická centra SKT 15 LMS

Parametry:

  • max. obráběný Ø 255 mm (při upnutí do sklíčidla)
  • max. průchozí průměr tyč/trubka Ø 44 mm
  • max. délka obrábění 530 mm
  • frézování, vrtání, závitování
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustružení, vrtání v ose (vyhrubování, vystružování otovru) a výrobu závitů v ose, dále umožňuje pomocí poháněných nástrojů – frézování, vrtání a závitování kolmo na osu

Typická výrobní součást:

Součást hřídelovitého typu do průměru 44mm/255mm a do délky 530mm, případně s osově i kolmo orientovanými otvory či závity.

Je možné také frézovat kolmé drážky pomocí poháněných nástrojů.

PRODUKTIVNÍ OBRÁBĚNÍ TVAROVĚ SLOŽITÝCH DÍLŮ – ZAKÁZKOVÁ VÝROBA I MALO A STŘEDNĚ SÉRIOVÁ VÝROBA.
PŘEDNOSTÍ STROJE JE UNIVERZÁLNOST.



CNC soustružnická centra SKT 21 LMS

Parametry:

  • max. obráběny Ø 255 mm (při upnutí do sklíčidla)
  • max. průchozí průměr tyč/trubka Ø 65 mm
  • max. délka obráběni 530 mm
  • soustružení, frézovaní, vrtaní, závitování
  • zařízení umožňuje podélné/čelní, vnější/vnitřní soustruženi, vrtání v ose (vyhrubování, vystružování otvoru) a výrobu závitů v ose, dále umožňuje pomoci poháněných nástrojů – frézování, vrtání (do průměru cca 16mm) a závitování kolmo na osu.

Typická výrobní součást:

Typická výrobní součást – součást hřídelovitého typu do průměru 65mm/255mm a do délky 530mm, případně s osově i kolmo orientovanými otvory či zavity.

Je možné také frézovat kolmé drážky pomoci poháněných nástrojů.

PRODUKTIVNÍ OBRÁBĚNÍ TVAROVĚ SLOŽITÝCH DÍLŮ – ZAKÁZKOVÁ VÝROBA I MALO A STŘEDNĚ SÉRIOVÁ VÝROBA.
PŘEDNOSTÍ STROJE JE UNIVERZÁLNOST.



CNC frézovací centrum MCFV 1060

Parametry:

  • pojezd v ose X 1060 mm
  • pojezd v ose Y 610 mm
  • pojezd v ose Z 760 mm
  • rozměry upínacího stolu 1270 x 590 mm
  • maximální hmotnost obrobku 1350 kg
  • manuálně naklápěcí rotační stůl průměru 250 mm

Popis:

Masivní a tuhé vertikální frézovací centrum se 4 programově řízenými osami a 5 manuálně řízenou osou. Frézovací centrum je vybaveno nástrojovou sondou pro rychlé a efektivní seřizování stroje a obrobkovou sondou pro rychlé a efektivní upínaní tvarově složitých obrobků. Na CNC frézovacím centru je možné provádět efektivní výrobu frézovacími, vrtacími, vystružovacími a zahlubovacími operacemi, včetně řezání závitů ve tvarově složitých obrobcích z oceli, ocelolitiny i slitin lehkých a barevných kovů.

STROJ JE VHODNÝ PRO KUSOVOU I SÉRIOVOU VÝROBU.

Dvoupaletové obráběcí centrum Brother R450X1

Parametry:

  • rozsah pojezdů X/Y/Z - 450/320/305
  • velikost upínací plochy 600 x 300 mm
  • maximální zatížení stolu - 120 kg
  • otáčky vřetene 16 000 ot/min
  • vysokotlaké chlazení max. 35 barů
  • zásobník na 22 nástrojů
  • dva otočné stoly s vestavěnou rotační spojkou
  • laserová bezkontaktní sonda pro detekci poškození osových nástrojů
  • dotyková sonda
  • pneumatická kontrola dosednutí obrobku
  • přesnost polohování 0,006 - 0,020 mm
  • opakovatelnost nastavení polohy +/- 0,002 mm

Popis:



PRODUKTIVNÍ SLOUPOVÉ VYSOKORYCHLOSTNÍ VRTACÍ, FRÉZOVACÍ A ZÁVITOVACÍ CENTRUM S DVOUPALETOVÝM VÝMĚNÍKEM.



Značící laser FYBRA II 31W

Parametry:

  • laserový zdroj 31W
  • velikost značícího pole 310 x 310 mm
  • maximální rozměr dílu š/v/h 490/490/320 mm

Popis:

Možnost značení všech železných, neželezných kovů a většiny plastických hmot.

APLIKACE PRIORITNĚ URČENÉ PRO IDENTIFIKACE DÍLŮ DLE PŘÁNÍ ZÁKAZNÍKA, ZAJIŠTĚNÍ SLEDOVATELNOSTI DÍLŮ DLE PŘÁNÍ ZÁKAZNÍKA, MARKETINGOVÉ ÚČELY.



Univerzální frézka UWF 3

Parametry:

  • pojezd v ose X 1000 mm
  • pojezd v ose Y 245 mm
  • pojezd v ose Z 450 mm
  • rozměry upínacího stolu 1320 x 320 mm
  • maximální hmotnost obrobku 260 kg

Popis:

Univerzální frézka s výkyvnou frézovací hlavou pro univerzální obrábění. Obdélníkové vodící dráhy zajišťují stabilní vedení bez vůle. Univerzální frézovací hlava se systémem HURON může být nastavena ve dvou rovinách téměř do každého úhlu. Oddělené pohony s řazením převodů pro výkonné obrábění.

STROJ JE VHODNÝ PRO KUSOVOU I MALOSÉRIOVOU VÝROBU.



Přesný soustruh Sinus 330/2000 D

Parametry:

  • max. délka obrobku 2000 mm
  • oběžný průměr stroje nad ložem 660 mm
  • oběžný průměr stroje nad suportem 440 mm
  • oběžný průměr stroje bez můstku 900 mm
  • dráha pojezdu (osa Z1) 230 mm
  • délka mostu 320 mm
  • šířka lože 400 mm
  • řezání závitů, metrické 0,45-120 mm
  • řezání závitů, diametrální 0,88-160 DP

Popis:

Přesný soustruh s velkou výškou hrotů a vnitřním průměrem vřetena 105 mm, vybavený zařízením pro soustružení kužele a s indikací polohy 3 os, zajišťující vyšší pracovní přesnost.

STROJ JE VHODNÝ PRO KUSOVOU I MALOSÉRIOVOU VÝROBU.



Univerzální bruska Multi-Grind

Parametry:

  • max. broušený průměr 200 mm
  • max. délka obrobku 500 mm
  • max. hmotnost obrobku 10 kg
  • max. šířka při rovinném broušení 50 mm
  • max. délka při rovinném broušení 200 mm
  • optimální rozměr při vnitřním broušení: průměr 10-50 x 75 mm
  • optimální rozměr při vnějším broušení: průměr 5-50 x 400 mm

Popis:

Spektrum funkcí tohoto stroje sahá od broušení vnějších a vnitřních průměrů až po kónické broušení. Velmi vhodný pro broušení nástrojů (ostření fréz, výstružníků a soustružnických nožů) a lehké broušení ploch. Speciální tříbodové uložení brusného vřetena zaručuje malý vliv teploty a konstantně dobrý broušený povrch.

STROJ JE VHODNÝ PRO KUSOVOU I MALOSÉRIOVOU VÝROBU.



Automatická pásová pila ProLine 520.450ANC

Parametry:

  • průřezy:
    - tyč 400 mm
    - trubka 450 mm
    - plný čtverec o hraně 400 mm
    - dutý čtverec o hraně 450 mm
    - dutý obdélník o hraně 520x450 mm
    - lze dělit i materiál ve svazcích - maximální rozměr svazku 500x225 mm
  • dělené materiály:
    - běžné konstrukční oceli (v různých profilech)
    - nerezové a legované oceli
    - neželezné kovy
    - kalené materiály

Popis:

Dvousloupová automatická pásová pila pro kolmé dělení materiálu do průměru až 450 mm. Pila je schopna
pracovat v automatickém pracovním režimu s podáním až 600 mm.
V kombinaci se speciálním pilovým pásem je pila uzpůsobena i k dělení tvrdých/kalených materiálů.

IDEÁLNÍ APLIKACE PRO VĚTŠÍ SÉRIE VÝROBKŮ - PILA PRACUJE V AUTOMATICKÉM REŽIMU.



Mycí stroj ADS200R

Parametry:

  • průměr koše: 800 mm
  • hloubka koše: 170 mm
  • hmotnost mytých dílů: max. 200 kg
  • teplota lázně: max.65°C.

Popis:

Stroj slouží pro technické mytí součástek, dílů nebo strojních celků.Mytí probíhá ze dvou protilehlých směrů tlakovým postřikem na díly umístěné v otáčejícím se mycím koši. Pro odstranění zbytků znečištěné mycí kapaliny jsou umyté díly následně opláchnuty​ zahřátou oplachovou kapalinou.

​TECHNICKÉ MYTÍ SOUČÁSTEK.



Tryskač TZB 1

Parametry:

  • max. hmotnost vsázky: 350 kg
  • max. objem vsázky: 165 dm3
  • max. hmotnost 1 dílu: 15 kg
  • max. rozměr obrobku (prostorová úhlopříčka): 345 mm

Popis:

Zařízení je konstruováno pro tryskání ocelových, litinových nebo nerezových odlitků, výkovků, tepelně zpracovaných ocelových dílů, svařenců, k odstraňování rzi, k odjehlování, zpevňování povrchu atd. Použitý princip tryskání: vrhání kovového tryskacího materiálu na tryskané obrobky, tryskací materiál je unášen pomocí lopatek metacího kola (turbíny).

​​TRYSKÁNÍ DÍLŮ - REZ, ODJEHLOVÁNÍ, ZPEVŇOVÁNÍ, ..


Vybavení

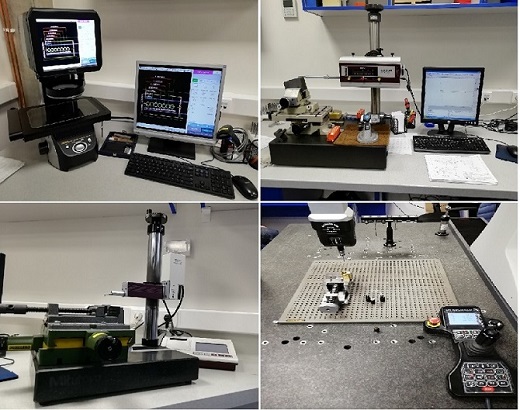

Měřící místnost

Součástí strojírenské výroby je kvalitně vybavené měřící pracoviště, které je umístěno v samostatné klimatizované místnosti.

  • CNC souřadnicový měřicí stroj COORD, vybavený kontinuální dynamickou snímací pětiosou měřící hlavou PH20 RENISHAW
  • Profiloměry CM1-Y GARANT
  • Optický měřící přístroj IM-7030 KEYENCE
  • Drsnoměr Surftest MITUTOYO

To jsou nejvýznamnější představitelé používaných spolehlivých měřidel a příslušenství.
